اسٽيل جي اڏاوتن لاءِ تعميراتي عمل جا معيار (اسٽيل فريم)

1. اسٽيل فريم لفٽنگ چيڪ (هلائڻ جو حساب)

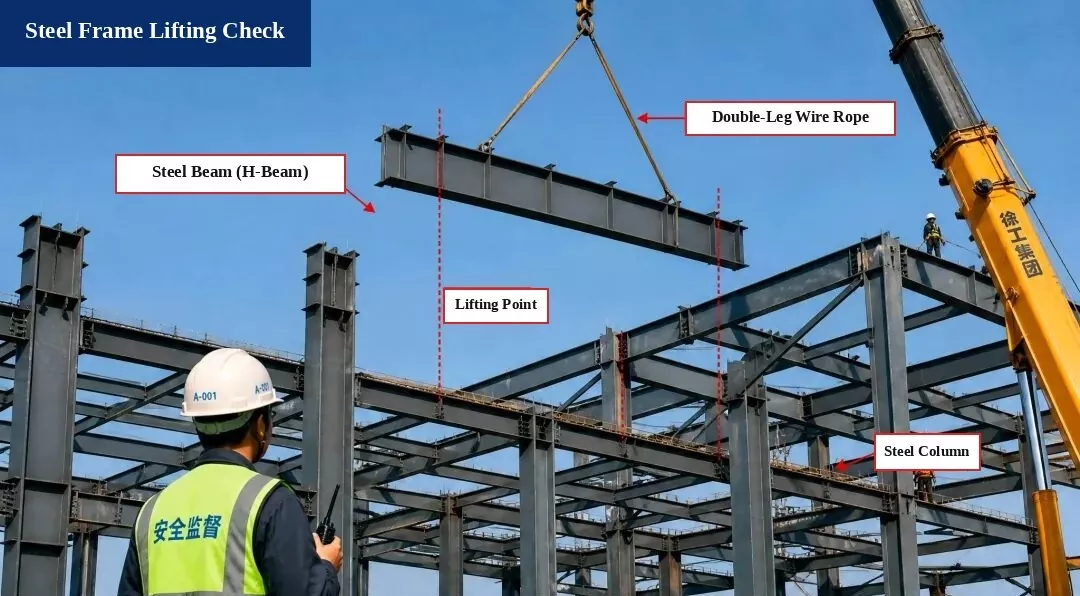

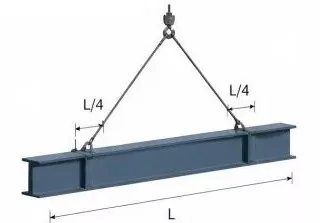

ڪڍيل فوٽو ليبل:لفٽ ٿيل حصو: اسٽيل بيم (H-beam) | لفٽنگ سلنگ: ڊبل ٽنگ وائر رسي سلنگ | لفٽنگ پوائنٽ پوزيشن | اسٽيل فريم ڪالمن | حفاظت نگران (هيلمٽ A-001) | ڪرين: XCMG گروپ

I. کڻڻ جو خاڪو

ميمبر:اسٽيل بيم H500 × 200 × 10 × 16، ڊگھائي L = 12.0 م

لفٽنگ پوائنٽس:بيم جي هر آخر کان L/4 تي سيٽ ڪريو

لنگھندڙ زاويه:α ≈ 60°

II. لوڊ حساب

1. بيم جو خود وزن:
جي = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. متحرڪ لوڊ فيڪٽر:1.1 وٺو

3. ٻڪرين جو وزن:نظر انداز ٿيل (ناجائز)

4. ڪل لفٽنگ لوڊ:
P = G × 1.1 = 219.9 kN

5. سلنگ ٽينشن (متوازن لوڊ):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. سلائي حفاظت جي چڪاس

1. سلنگ جو قسم:φ20 اسٽيل وائر رسي، ٽوڙڻ وارو لوڊ Fb = 360 kN

2. حفاظتي عنصر (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

معياري گهرجن کي پورو ڪري ٿو!

نتيجو چيڪ ڪريو:
لفٽنگ آپريشن محفوظ آهي ۽ ڪوڊ گهرجن کي پورو ڪري ٿو.

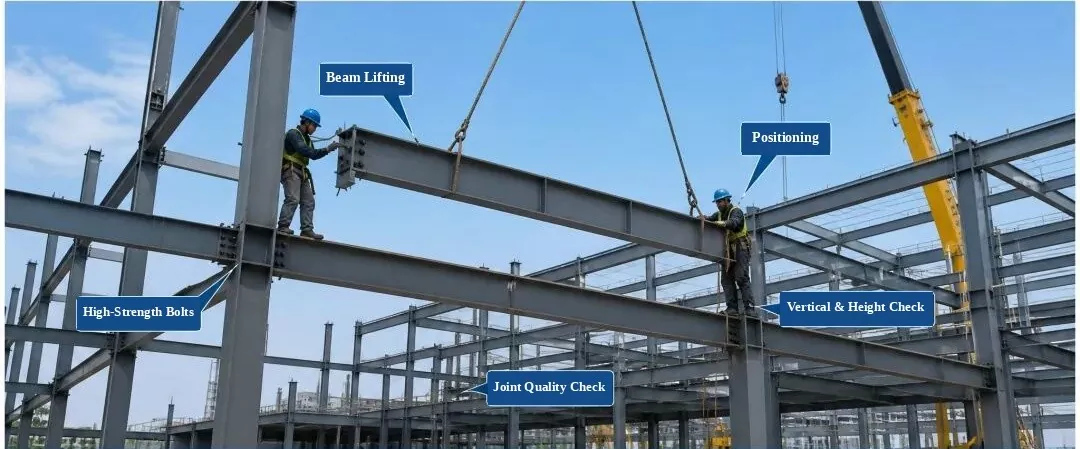

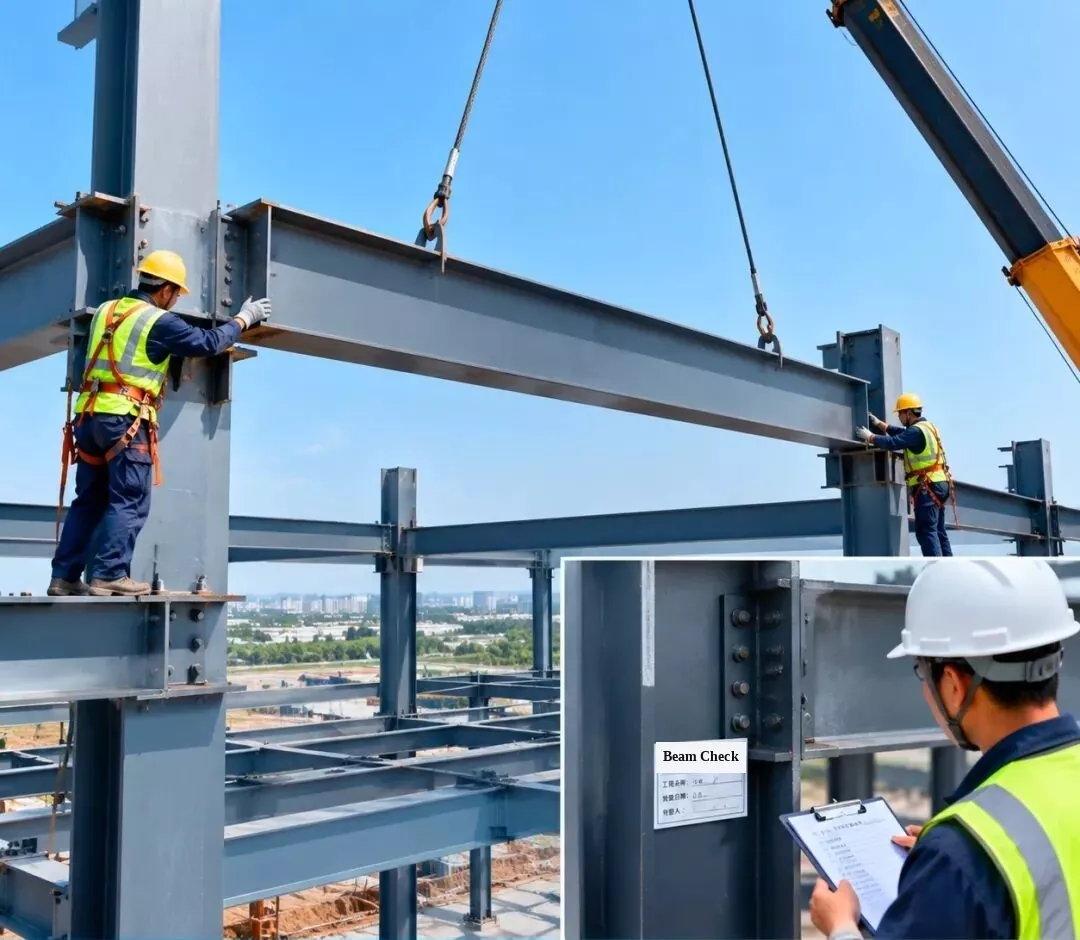

2. اسٽيل فريم جي انسٽاليشن ۽ چڪاس - اسٽيل بيم جي انسٽاليشن

3. اسٽيل فريم جي انسٽاليشن ۽ انسپيڪشن - اسٽيل روف ٽرس جي تنصيب

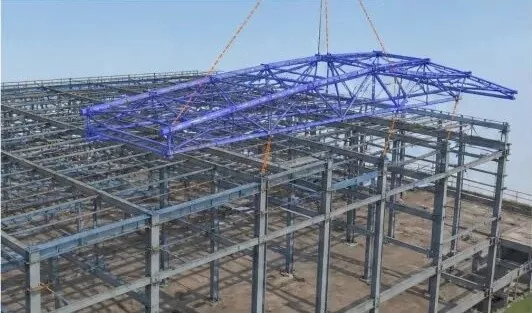

1. 3D BIM سموليشن:لفٽنگ پلان ۽ انسٽاليشن آرڊر کي بهتر ڪرڻ لاءِ اسٽيل جي ڇت واري ٽرس جي تنصيب کي ترتيب ڏيو.

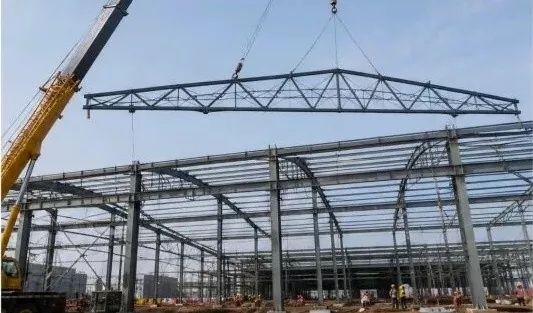

2. ڇت جي ڇت کڻڻ:ٽرس کي کڻڻ لاءِ ٽرڪ ڪرين استعمال ڪريو ۽ ان کي متوازن رکڻ دوران سست رفتاري سان پوزيشن ۾ رکو.

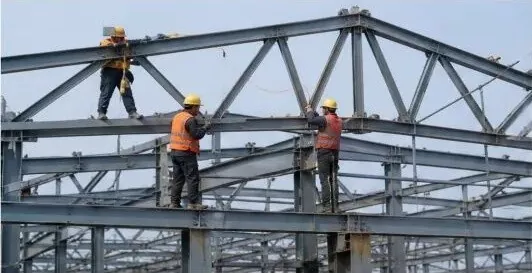

3. پوزيشن ۽ عارضي فڪسنگ:ڇت جي ڇت جي جاء تي ٿيڻ کان پوء، ان کي عارضي طور تي محفوظ ڪريو ۽ ان جي پوزيشن ۽ اونچائي (بلند) کي ترتيب ڏيو.

4. اعلي طاقت بولٽ ڪنيڪشن:مضبوط ڪنيڪشن کي يقيني بڻائڻ لاءِ ڊيزائن جي ضابطن مطابق اعليٰ طاقت واري بولٽس کي سخت ڪريو.

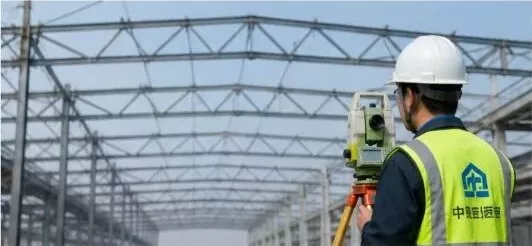

5. تنصيب جي چڪاس:چيڪ ڪريو ٽرس جي اوچائي، اسپان، موڙيندڙ (انفريشن)، ۽ عمودي قطار کي پڪ ڪرڻ لاء اهي ڪوڊ ملن ٿا.

6. انسپيڪشن رڪارڊ:انسپيڪشن پاس ڪرڻ کان پوء، رڪارڊ فارم مڪمل ڪريو ۽ ايندڙ تعميراتي قدم ڏانھن وڃو.

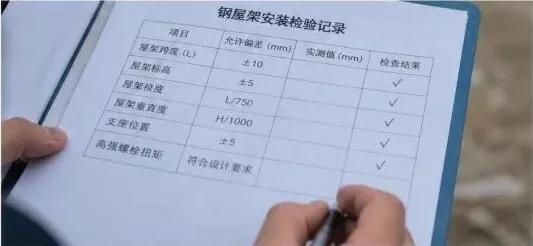

اسٽيل ڇت ٽرس لڳائڻ جي چڪاس جي رڪارڊ

4. اسٽيل فريم جي انسٽاليشن ۽ انسپيڪشن - انيل اسٽيل بيم جي انسٽاليشن

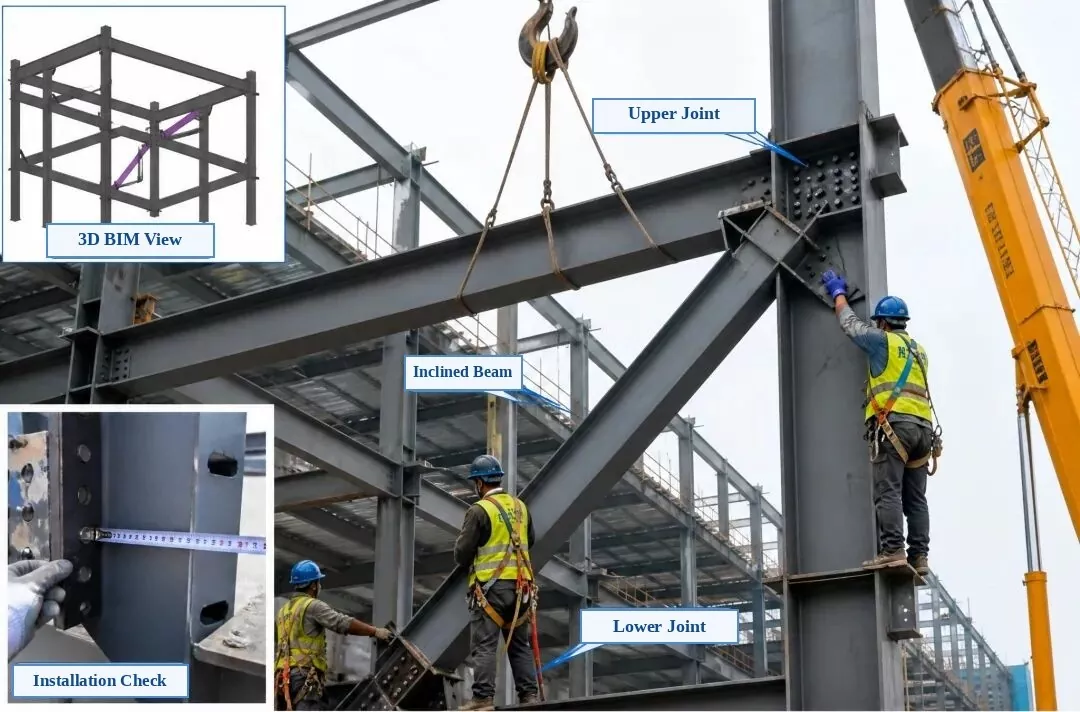

ڪڍيل فوٽو ليبل:مٿي-کاٻي انسيٽ: 3D BIM ڏسو | هيٺيون-کاٻي انسٽ: انسٽاليشن چيڪ | مکيه ڦوٽو: اپر ڪنيڪشن جوائنٽ، مائل اسٽيل بيم (ڊيگنل بريس)، لوئر ڪنيڪشن جوائنٽ

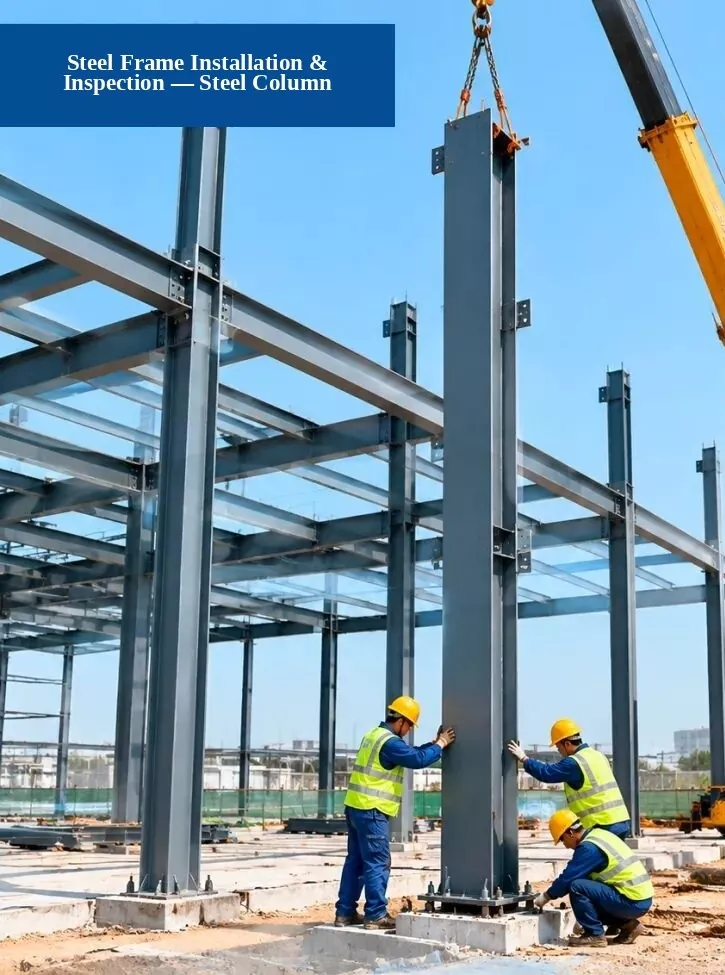

5. اسٽيل فريم جي انسٽاليشن ۽ چڪاس - اسٽيل ڪالمن جي انسٽاليشن

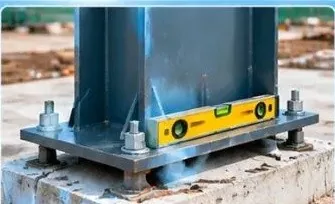

1. فائونڊيشن چيڪ:چيڪ ڪريو ته ڇا لنگر بولٽ پوزيشن، بنياد جي اوچائي، ۽ بنياد جي طول و عرض ڊيزائن جي گهرجن کي پورا ڪن ٿا.

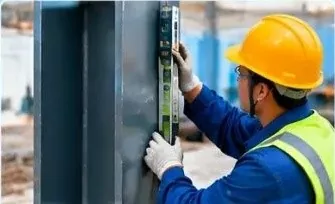

2. عمودي ترتيب چيڪ ڪريو:ڪُل اسٽيشن، ليزر پلمب، يا سڌريل سطح استعمال ڪريو چيڪ ڪرڻ لاءِ ته اسٽيل ڪالمن ڪيئن سڌا (عمودي) بيٺو آهي.

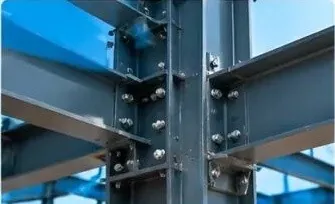

3. ڪنيڪشن جي معيار جي چڪاس:چيڪ ڪريو ته ڇا اعلي طاقت وارا بولٽ، ويلڊز، ۽ ڪنيڪشن پليٽ معياري گهرجن کي پورا ڪن ٿا.

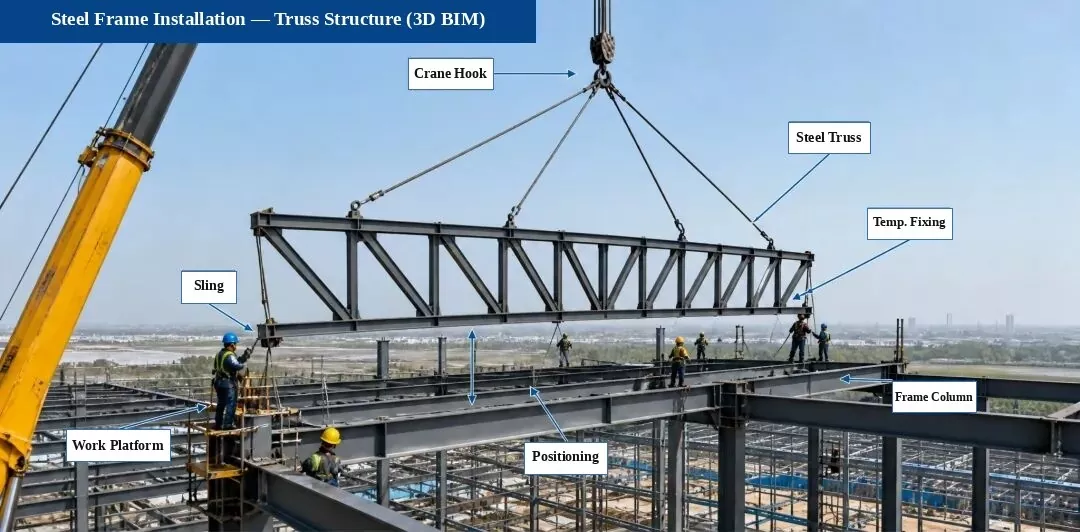

6. اسٽيل فريم جي انسٽاليشن - ٽرس ڍانچي جي تنصيب (3D BIM ڊاگرام)

ڪڍيل فوٽو ليبل:ڪرين ٿلهو | اسٽيل ٽرس جي جوڙجڪ | عارضي فڪسنگ | لفٽنگ سلنگ | هاء-ڪم پليٽ فارم | پوزيشن ۾ جڳهه | اسٽيل فريم ڪالمن

اهم انسپيڪشن پوائنٽس (سائيٽ تصويرون):

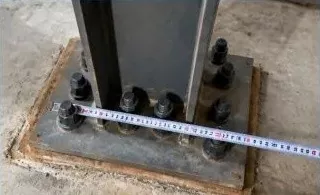

1. سپورٽ ۽ گڏيل چيڪ

سپورٽ بولٽس جي پوزيشن ۽ اونچائي کي چيڪ ڪريو، شيم پليٽ، ۽ شامل ڪيل حصن کي يقيني بڻائڻ لاء اهي ڊزائن جي گهرجن کي پورا ڪن ٿا.

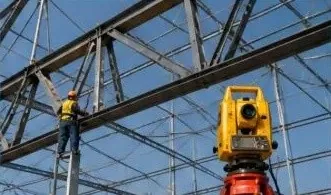

2. ٽرس الائنمينٽ چيڪ

ٽرس جي سينٽرل لائن، اوچائي، ۽ موڙ کي ماپڻ لاءِ ڪل اسٽيشن استعمال ڪريو، ۽ ترتيب جي ترتيب کي ترتيب ڏيو.

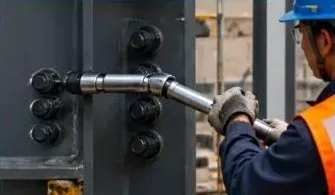

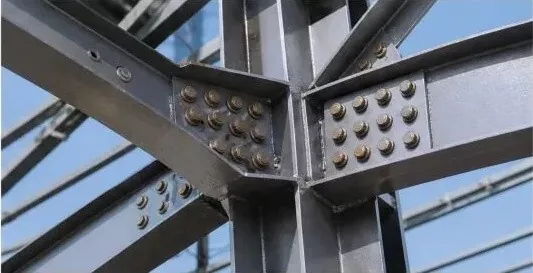

3. هاء-طاقت بولٽ چيڪ

چيڪ ڪريو نمبر، سائيز، ۽ ٽوڪ جي اعلي طاقت جي بولٽس، ۽ انھن کي ٻيهر جانچ ڪريو جيئن ڪوڊ جي گھربل آھي.

نوٽ:هن پروجيڪٽ ۾ ٽرس جي جوڙجڪ فيڪٽري ۾ اڳ ۾ گڏ ڪئي وئي آهي ۽ صحيح تنصيب، معيار ۽ حفاظت کي يقيني بڻائڻ لاء سائيٽ تي حصن ۾ وڌايو ويو آهي.

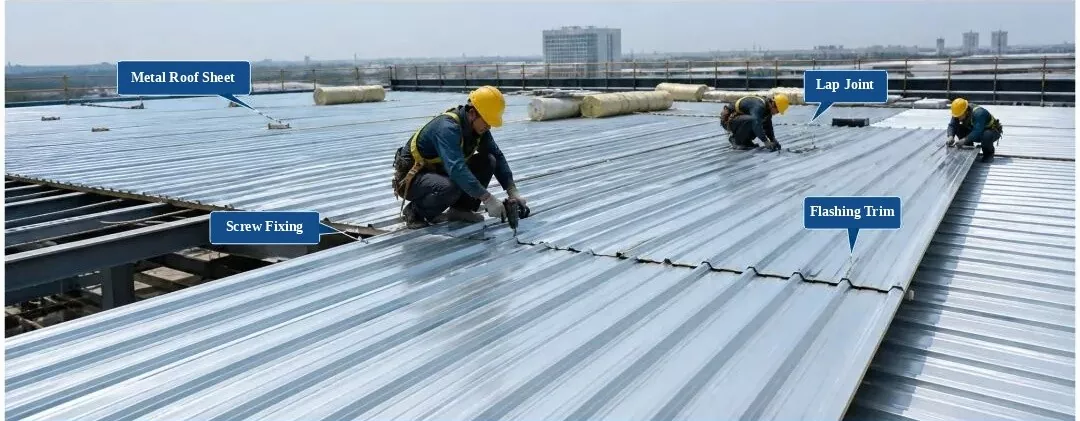

7. اسٽيل فريم ۽ پروفائل ٿيل ڌاتو ڇت جي چادر جي تنصيب ۽ چڪاس

8. اسٽيل فريم جي انسٽاليشن ۽ انسپيڪشن - اسٽيل اسٽيئرز ۽ هينڊريل لڳائڻ

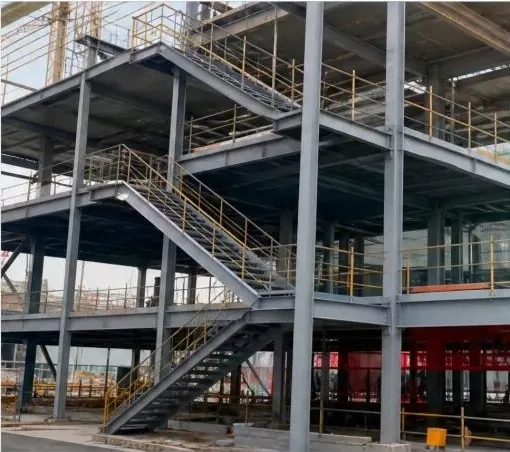

1. مڪمل ٿيل اسٽيل جون ڏاڪڻيون ۽ هٿرادو (سائيٽ فوٽو)

2. 3D BIM ماڊل (اسٽيل جون ڏاڪڻيون ۽ هٿرادو)

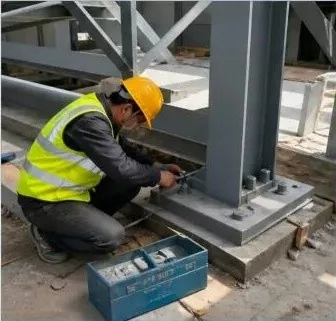

3. اسٽيل اسٽيئر لڳائڻ (سائيٽ جو ڪم)

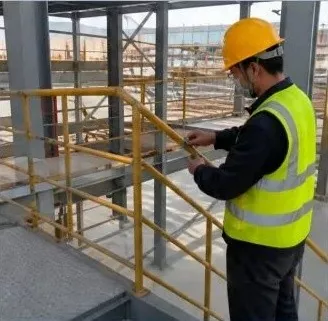

4. هٿرادو لڳائڻ (سائيٽ جو ڪم)

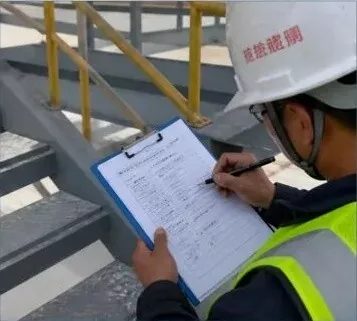

5. تنصيب جي معيار جي چڪاس (سائيٽ چيڪ)
