اسٽيل اسٽرڪچر فيڪٽري جي عمارتن جي ڊيزائن ۽ تعمير لاءِ نو اهم نقطا

اسٽيل جي جوڙجڪ ڪارخاني عمارتونتعميراتي انجنيئرنگ ۾ وڏي پيماني تي تسليم ڪيو ويو آهي ڇاڪاڻ ته اهي ٺاهڻ ۾ تيز آهن، خود وزن ۾ هلڪي، سٺي زلزلي ڪارڪردگي آهي، ۽ ماحول دوست آهن. صنعتي عمارتن جي ڊيزائن ۾، اهي آهستي آهستي ڳري مضبوط ڪنڪريٽ جي جوڙجڪ کي تبديل ڪري رهيا آهن.

چين ۾ اسٽيل جي اڏاوتن کي ڊگهي وقت تائين استعمال نه ڪيو ويو آهي، ۽ انهن جي تفصيلي ڊيزائن ۽ تعميراتي ٽيڪنالاجي اڃا تائين ترقي ڪئي پئي وڃي. جيتوڻيڪ اسٽيل جي جوڙجڪ صنعتي عمارتون ڪيترائي فائدا پيش ڪن ٿيون، اسٽيل هڪ مواد جي طور تي پڻ خرابيون آهن - مثال طور، خراب باهه جي مزاحمت ۽ خراب ٿيڻ جو رجحان. ڊزائن ۽ تعميراتي مرحلن دوران انهن عنصرن کي غور ۾ رکڻ گهرجي.

I. اسٽيل اسٽرڪچر فيڪٽري جي عمارتن جا مکيه فائدا

جيئن تت ۾ ذڪر ڪيو ويو آهي، جي مکيه فائدناسٽيل جي جوڙجڪ صنعتي عمارتونهن ريت آهن. پهريون، تعميراتي رفتار جي لحاظ کان: فولاد جا حصا وڏي پيماني تي ڪارخاني ۾ پيدا ڪري سگهجن ٿا؛ تعمير سادو آهي ۽ تعمير تيز آهي، جيڪا تعميراتي مدت کي تمام گهٽ ڪري ٿي. ٻيو، خود وزن جي لحاظ کان: عمارت جي ساخت جو وزن اٽڪل 30٪ گھٽائي سگھجي ٿو؛ اهو خاص طور تي گهٽ فاؤنڊيشن بيئرنگ ظرفيت يا اعلي زلزلي واري قلعي جي شدت سان سائيٽن تي اقتصادي آهي، جتي مجموعي معيشت مضبوط ٿيل ڪنڪريٽ جي جوڙجڪ سسٽم کان بهتر آهي. آخرڪار، ماحولياتي تحفظ جي لحاظ کان: اسٽيل جي جوڙجڪ ماحول دوست سبز بلڊنگ سسٽم جي خاندان سان تعلق رکي ٿو؛ اسٽيل پاڻ هڪ اعليٰ طاقت آهي، اعليٰ ڪارڪردگيءَ وارو مواد اعليٰ ريسائڪلنگ جي قيمت سان، ۽ ان کي تعمير دوران فارم ورڪ جي ضرورت نه آهي.

II. ڊرائنگ ڊيزائن جي اهميت

ڊرائنگ ڪنهن به منصوبي ۾ تعمير جو بنياد آهن. اسٽيل ڍانچي جي صنعتي عمارت جي ڊيزائن جي مرحلي دوران، تعميراتي يونٽ جي پروفيشنل ٽيڪنيشن کي منظم ڪيو وڃي ته جيئن گڏيل ڊرائنگ جو جائزو وٺن، ڊرائنگ کي ”غلطيون، خاميون، ٽڪراءُ ۽ گهٽتائي“ جي چڪاس ڪن ته جيئن تعمير شروع ٿيڻ کان اڳ مسئلا حل ٿي وڃن ۽ معيار ۽ شيڊول تي ڊرائنگ جي مسئلن جو اثر گهٽ ۾ گهٽ رکيو وڃي. اسٽيل ڍانچي جي منصوبي لاء، تعميراتي اسٽيج ۽ تعميراتي اسٽيج لاء الڳ تعميراتي تنظيم جي ڊيزائن کي تيار ڪيو وڃي. ٺاھڻ واري عمل جي دستاويز کي ٺاھڻ واري مرحلي ۾ ھر پروسيس ۽ ذيلي شيون جي معيار جي معيار ۽ ٽيڪنيڪل گهرجن کي ڍڪڻ گھرجي، ۽ گڏوگڏ مصنوعات جي معيار کي يقيني بڻائڻ لاء مخصوص قدمن کي شامل ڪرڻ گھرجي.

III. برڪنگ سسٽم لاء ڊزائين اصول

عمارت جي فضائي رويي کي يقيني بڻائڻ، ان جي مجموعي سختي کي بهتر ڪرڻ، ڊگھائي افقي قوتن جي مزاحمت ۽ منتقلي، ميمبرن جي تمام گهڻي خرابي کي روڪڻ، ڪمپريشن ميمبرن جي بڪلنگ کان بچڻ، ۽ ساخت جي مجموعي استحڪام جي ضمانت ڏيڻ، هڪ قابل اعتماد برينگنگ سسٽم کي ترتيب ڏيڻ گهرجي، عمارت جي ساخت جي شڪل، وائبريٽنگ ۽ سامان جي اسپاني، ڪم جي جوڙجڪ ۽ سامان جي ويڪرائي. هر درجه حرارت زون جي ڊيگهه. هر درجه حرارت واري علائقي کي هڪ مستحڪم بين-ڪالمن بريڪنگ سسٽم مهيا ڪيو وڃي، ڇت جي پسمانده افقي بريڪنگ سان هم آهنگ ۾ ترتيب ڏنو وڃي. لوئر-ڪالمن جي برڪسنگ جي پوزيشن هڪ اهم عنصر آهي جيڪو ڊگھائي ويڪرائي جي هدايت کي طئي ڪري ٿو ۽ حرارتي دٻاء جي مقدار کي متاثر ڪري ٿو. هيٺين ڪالمن جي برينگنگ کي جيترو ممڪن ٿي سگهي گرميءَ واري علائقي جي وچ ۾ رکيو وڃي، ته جيئن ڊگھائي رکن، جهڙوڪ ڪرين بيم، آزاديءَ سان ٻنهي سرن ڏانهن وڌي سگهن ۽ ڪنٽريڪٽ ڪري سگهن جيئن درجه حرارت جي تبديليءَ ۾. جڏهن درجه حرارت جو علائقو ننڍو هوندو آهي، عام طور تي وچ ۾ هيٺيون-ڪالمن برنگنگ جو هڪ سيٽ رکيل آهي. جڏهن ته، جڏهن درجه حرارت زون 150 ميٽر کان وڌيڪ ڊگهو آهي، هيٺيون ڪالمن جي ٻن سيٽن کي زون اندر نصب ڪيو وڃي ٿو ته ڊگهي سختي کي يقيني بڻائي سگهجي؛ انهن کي جيترو ٿي سگهي درجه حرارت واري علائقي جي وچ واري ٽئين حصي ۾ رکڻ گهرجي، ۽ ٻنهي سيٽن جي وچ ۾ مرڪز کان مرڪز جو فاصلو 72 ميٽر کان وڌيڪ نه هجڻ گهرجي، ته جيئن وڌيڪ حرارتي دٻاءُ کان بچي سگهجي.

IV. Seismic Design لاءِ اھم نقطا

جڏهن اسٽيل ساخت جي صنعتي عمارت جي زلزلي جي ڊيزائن کي کڻڻ، هيٺين نقطي کي نوٽ ڪيو وڃي. پهرين، عام ترتيب جي لحاظ کان، ساخت جي ماس ۽ سختي کي هڪجهڙائي سان ورهايو وڃي ته جيئن عمارت هڪجهڙائي سان لوڊ ٿئي ۽ هڪ هموار طريقي سان خراب ٿئي. اڻ برابري سختيءَ کان پاسو ڪيو وڃي، ڇاڪاڻ ته ان جو زلزلي جي ڪارڪردگيءَ تي اڻ وڻندڙ ​​اثر آهي. ٽرانسورس ڍانچي لاءِ، هڪ سخت فريم، يا هڪ فريم جنهن ۾ ڇت جو ٽڪر سختيءَ سان ڪالمن سان جڙيل هجي، ان کي اختيار ڪيو وڃي، ته جيئن اسٽيل جي لوڊ بيئرنگ ڪارڪردگيءَ جو پورو استعمال ڪري سگهجي ۽ ٽرانسورس جي خرابيءَ کي گهٽائي سگهجي. ٻيو، اسٽيل ڍانچي جون عمارتون عام طور تي ناڪام نه ٿيون ٿين ڇاڪاڻ ته ميمبرن جي طاقت ڪافي نه آهي، پر ان ڪري جو ميمبر بيٺا آهن؛ تنهن ڪري، هڪ چڱيءَ طرح ترتيب ڏنل برنگنگ سسٽم جيڪو عمارت جي مجموعي استحڪام جي ضمانت ڏئي ٿو خاص طور تي اهم آهي. آخرڪار، زلزلي جي عمل جي تحت، گهٽ چڪر واري ٿڪائي ٿئي ٿي، ۽ عمارت تي ان جو اثر ڊزائن ۾ غور ڪيو وڃي. ساخت جي ڪنيڪشن جي ڊيزائن کي يقيني بڻائڻ گهرجي ته گڏيل ناڪامي نه ٿيندي آهي ساخت جي ميمبرن جي مڪمل حصي جي پيداوار کان اڳ؛ ميمبرن کي پلاسٽڪ اسٽيج ۾ داخل ٿيڻ جي اجازت ڏني وڃي ته جيئن اهي مڪمل طور تي زلزلي توانائي جذب ڪري سگهن ۽ انهن جي زلزلي جي صلاحيت کي ترقي ڪري سگهي.

V. گرمي ۽ باهه جي مزاحمتي ڊيزائن جي اهميت

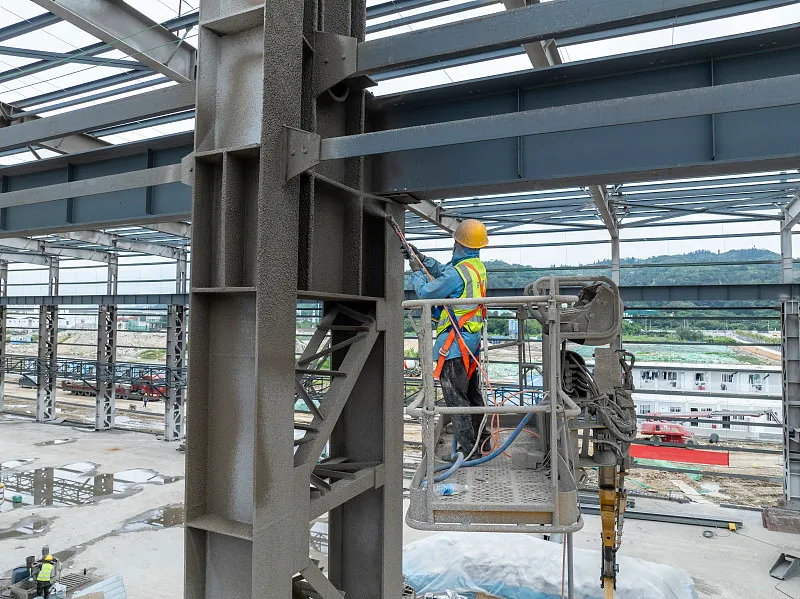

اسٽيل جي جوڙجڪ صنعتي عمارتونغريب باهه مزاحمت آهي. جڏهن اسٽيل کي 100 ° C کان مٿي گرم ڪيو ويندو آهي، ان جي تناسلي قوت گهٽجي ويندي آهي ۽ ان جي پلاسٽيٽيٽي وڌندي آهي جيئن درجه حرارت وڌي ٿو. 250 °C جي چوڌاري، اسٽيل جي تناسلي طاقت ٿوري وڌي ٿي جڏهن ته ان جي پلاسٽيٽيٽي گھٽجي ٿي - هڪ رجحان جيڪو نيري brittleness طور سڃاتو وڃي ٿو. 250 ° C کان مٿي، اسٽيل ريپ ٿيڻ شروع ٿئي ٿو. اٽڪل 500 °C تي، اسٽيل جي طاقت ايتري گهٽجي ويندي آهي جو فولاد جي جوڙجڪ کي ختم ڪري سگهي ٿي. تنهن ڪري، جڏهن به اسٽيل جي جوڙجڪ جي مٿاڇري جو گرمي پد 150 ° C کان وڌيڪ آهي، حرارتي موصليت ۽ باهه کان بچاء واري ڊيزائن کي فراهم ڪيو وڃي (عام طور تي گرمي مزاحمتي، باهه کان بچاء واري ڪوٽنگ لاڳو ڪرڻ سان حاصل ڪيو ويندو).

جي تعمير ۾اسٽيل جي جوڙجڪ صنعتي عمارتون، ڪيترائي عملي مسئلا پيدا ٿين ٿا؛ هتي اسان صرف سڀ کان نمايان تجزيا ڪريون ٿا.

VI. اڏاوت دوران لنگر بولٽ شامل ڪرڻ

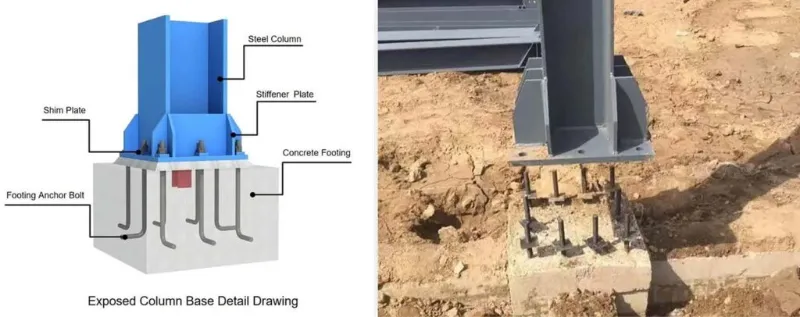

اهو چئي سگهجي ٿو ته ڇا لنگر بولٽ مضبوط طور تي نصب ٿيل آهن، اسٽيل جي جوڙجڪ صنعتي عمارت جي استحڪام لاء بنيادي آهي. لنگر بولٽ جي درستگي سڌو سنئون اسٽيل جي جوڙجڪ جي پوزيشن کي متاثر ڪري ٿو. لنگر بولٽ کي لازمي طور تي سختي سان شامل ڪيو وڃي: محور انحراف ±2.0 ملي ميٽر، ۽ بلندي ±5.0 ملي ميٽر. ڪالمن اينڪر بولٽس کي انسٽال ڪرڻ کان اڳ، افقي ڪنٽرول نيٽ ورڪ جي هر محور کي ڪالمن جي بنياد جي مٿئين سطح تي پروجيڪٽ ڪريو ۽ لوپ کي بند ڪريو، جيئن بولٽس جي انسٽاليشن جي درستگي کي يقيني بڻائي سگهجي؛ پوءِ ڪالمن جي ٻاهرئين ڪنارن کي محور جي مطابق نشان لڳايو. هڪ دفعو ڪالمن اينڪر بولٽس لاءِ سپورٽ فريم (شورنگ) ٺهرايو وڃي، ضروري بلندي کي اسٽيل-ٽيوب فريم تي منتقل ڪريو.

VII. هڙتال دوران احتياطي تدبيرون

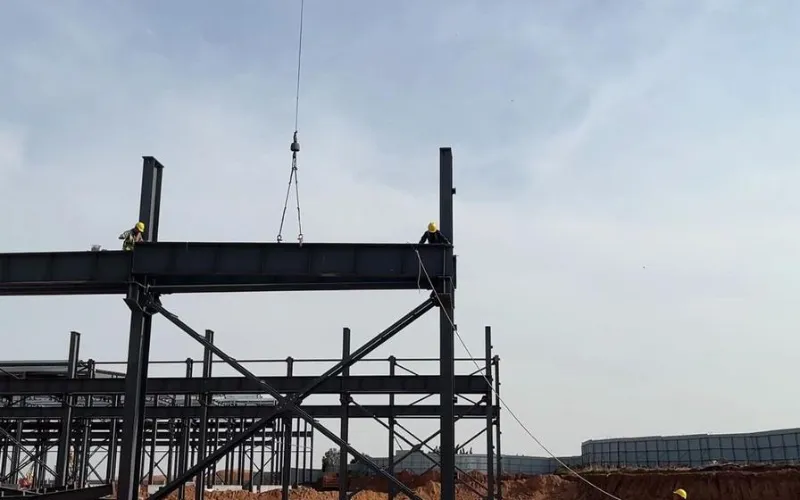

مکيه احتياط هيٺ ڏنل آهن. پهرين، ڪالمن جي پيرن جي بيس پليٽ ۽ لنگر بولٽس جي سينٽرل لائنن تي ڪراس سينٽر لائنز کي نشان لڳايو، ۽ ڪالمن جي بيس ۾ شيئر سوراخ صاف ڪريو؛ اسٽيل ڪالمن جي پوزيشن ۾ اچڻ کان پوء، ان جي اوچائي کي ترتيب ڏيو ۽ گرين کي مضبوط ڪريو. ٻيو، هڪ ايراضيءَ ۾ اسٽيل جا ڪالم ٺهڻ کان پوءِ، ٽائي راڊز (ممبرن کي ڳنڍڻ) کي انسٽال ڪريو، جيئن ڪالمن جي مجموعي استحڪام کي يقيني بڻائي سگهجي ۽ جڏهن اسٽيل جي شعاعن کي هلايو وڃي ته انهن کي خراب ٿيڻ کان روڪيو وڃي. آخر ۾، اسٽيل جي شعاعن کي لوڏيو: بيم جي جوڙن کي وچ ۾ هوا ۾ ڳنڍيو ۽ اعليٰ طاقت واري بولٽن جي شروعاتي سختي کي انجام ڏيو؛ پهرين شعاع کي چار گائي تارن سان محفوظ ڪيو وڃي ته جيئن ان کي هڪ پاسي کان ٽٽي وڃي.

VIII. ڪرين بيم سسٽم کي نصب ڪرڻ ۾ مشڪلات

تعمير جي دوران، ڪرين بيم کي سختي سان ڪالمن-بريسس بي مان نصب ڪيو وڃي، وضاحتن جي مطابق. هڪ دفعو انٽر-ڪالمن بريڪنگ انسٽال ٿيل ۽ ڳنڍجي وڃي ٿو، اهو هڪ نسبتاً مستحڪم مقامي سختي يونٽ ٺاهي ٿو؛ هن خليج مان انسٽال ڪرڻ محفوظ آهي ۽ اهو پڻ يقيني بڻائي ٿو ته ڪرين جي بيم جي اڏاوت ڪالمن جي عمودي کي متاثر نه ڪري. انسٽاليشن دوران، شيم پليٽ کي وڏي آخر واري حصي جي انحراف سان ڪرين بيم هيٺ رکڻ گهرجي. ڪرين بيم سسٽم کي ترتيب ڏيڻ کان پوءِ انهن شيمز کي جاءِ تي ويلڊ ڪيو وڃي، ۽ بيم کي اڳئين سيٽ ڪيل پوزيشننگ لائينن جي مقابلي ۾ صحيح طور تي ترتيب ڏيڻ گهرجي. بريڪنگ سسٽم کي رسمي طور تي ڳنڍڻ گهرجي صرف ڪرين جي بيم کي ترتيب ڏيڻ ۽ مقرر ٿيڻ کان پوء. جڏهن بريڪ پليٽ اعليٰ طاقت واري بولٽس سان ڪرين بيم سان ۽ ويلڊنگ ذريعي معاون ٽرس سان ڳنڍي ويندي آهي، ته اهو سلسلو اهم آهي: پهرين بريڪ پليٽ کي اعليٰ طاقت واري بولٽس سان ڪرين بيم سان ڳنڍيو ۽ ابتدائي سختي کي انجام ڏيو؛ پوءِ معاون ٽرس کي ترتيب ڏيو، ان کي بريڪ پليٽ تي ٽيڪ-ويلڊ ڪريو، ۽ اعلي طاقت واري بولٽس کي آخري مضبوط ڪريو؛ آخرڪار، بريڪ پليٽ کي معاون ٽرس تي ويلڊ ڪيو. ٻئي وڏي طاقت واري بولٽ کي مضبوط ڪرڻ ۽ بريڪ پليٽ جي ويلڊنگ کي هر پليٽ جي مرڪز کان ٻنهي ڪنارن ڏانهن وڌڻ گهرجي، پليٽ ۾ اندروني دٻاء کي گهٽائڻ لاء.

IX. اسٽيل اجزاء جي اسٽيڪنگ

تعمير کي آسان بڻائڻ لاءِ، اسٽيل جي اجزاء کي سائيٽ تي اچڻ کان پوءِ مناسب طريقي سان اسٽيڪ ڪيو وڃي. اصول هي آهن: اڏاوت لاءِ گهربل جزا سڌو سنئون سائيٽ تي رکيا وڃن، لڏڻ جي ترتيب تي عمل ڪندي- جن کي پهريون ڀيرو مٿي ڪيو وڃي ٿو، ۽ جيڪي بعد ۾ بلند ڪيا وڃن ٿا، هيٺ وڃو؛ اجزاء جيڪي فوري طور تي گهربل نه آهن عارضي طور تي سائيٽ کان ٻاهر رکڻ گهرجي. اسٽيڪ ڪرڻ وقت، ڪالمن ۽ بيم کي الڳ رکو، ۽ انهن کي محور سان اسٽيڪ ڪريو. اسٽوريج يارڊ کي مقرر ڪيل اهلڪارن طرفان منظم ڪيو وڃي؛ اجزاء کي سپلائي گهرجن ۽ ترسيل لسٽ جي خلاف شمار ڪيو وڃي، ۽ رڪارڊ داخل ڪيو وڃي. ايڇ-سيڪشن ميمبرن کي سڌو سنئون رکڻ گهرجي، ڪڏهن به لوڻ نه. هر جزو کي گهٽ ۾ گهٽ ٻن پوائنٽن تي سپورٽ ڪرڻ گهرجي؛ سپورٽ پوائنٽس ميمبرن جي پڇاڙيءَ کان تقريباً ستين حصي تي واقع ٿيڻ گهرجن. جڏهن تہن ۾ اسٽيڪ ڪرڻ، ٽن تہن کان وڌيڪ اجازت نه آھي؛ ٽمبر بلاڪ کي سطح تي رکڻ لاءِ تہن جي وچ ۾ صحيح طور تي رکيا وڃن، ۽ سپورٽ پوائنٽس کي عمودي طور تي ترتيب ڏيڻ گھرجي.
